Galerie
In der nachfolgenden Foto Galerie einige Fotos aus der Praxis.
Brandmeldeanlage

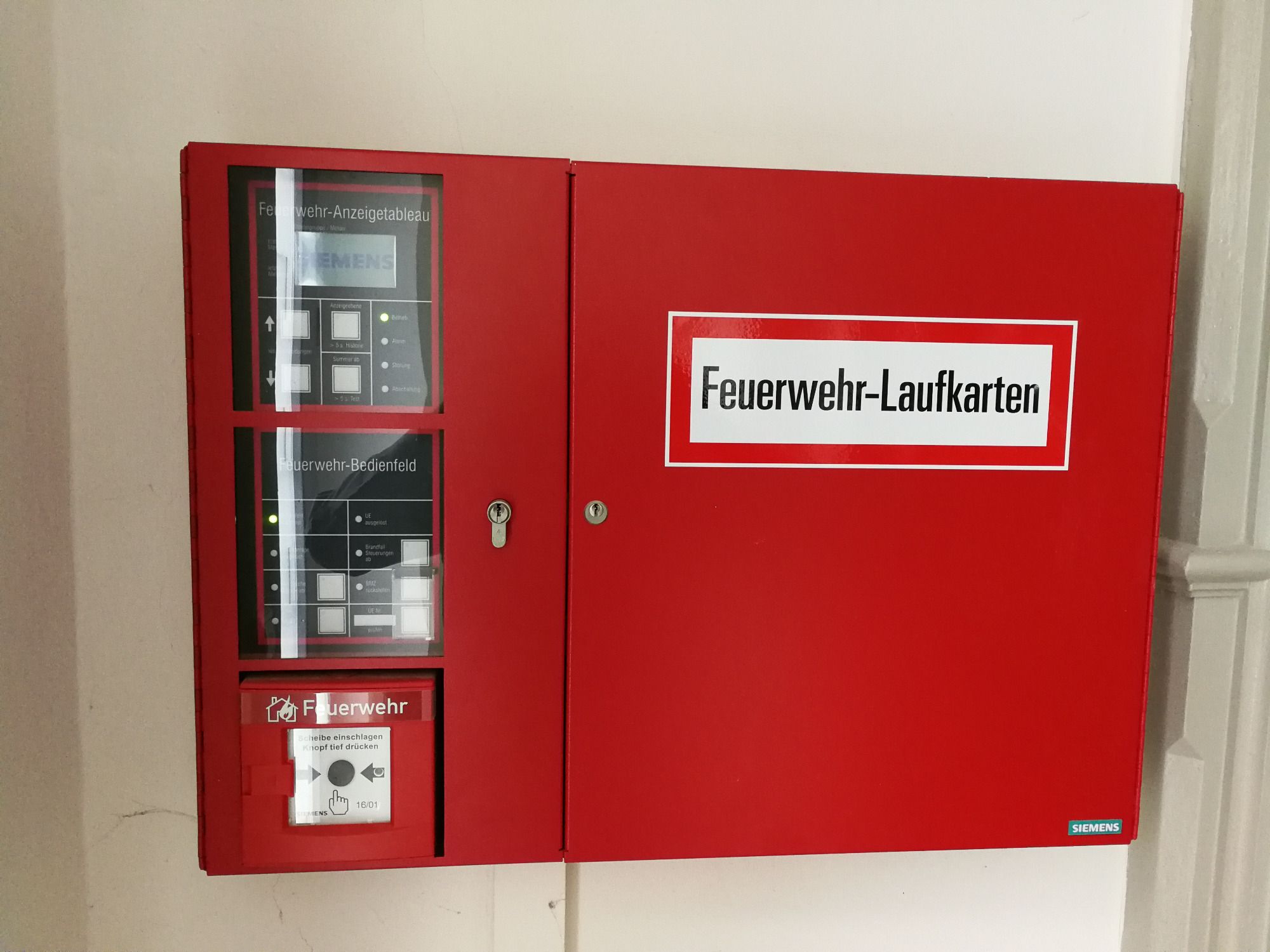

- Anlaufpunkt der Feuerwehr - FIZ (Feuerwehr Informations-Zentrum)
Feuerwehr Anlaufpunkt FIZ
Anlaufpunkt der Feuerwehr mit den verschiedenen Komponeten.
Anlaufpunkt der Feuerwehr
Zentrale einer Brandmeldeanlage
Brandmeldezentrale

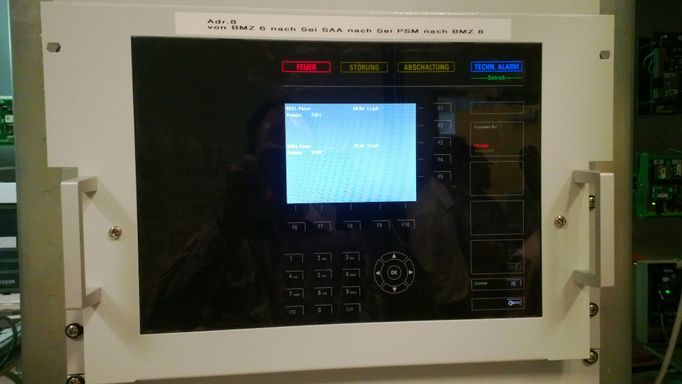

Bedientableau einer Brandmeldezentrale
Bedientableau BMZ
- Handfeuermelder im Tiefkühlhaus - Eis auf der Oberseite
Handfeuermelder Tiefkühlhaus
Mehrere Module einer BMZ
BMZ, mehrere Module

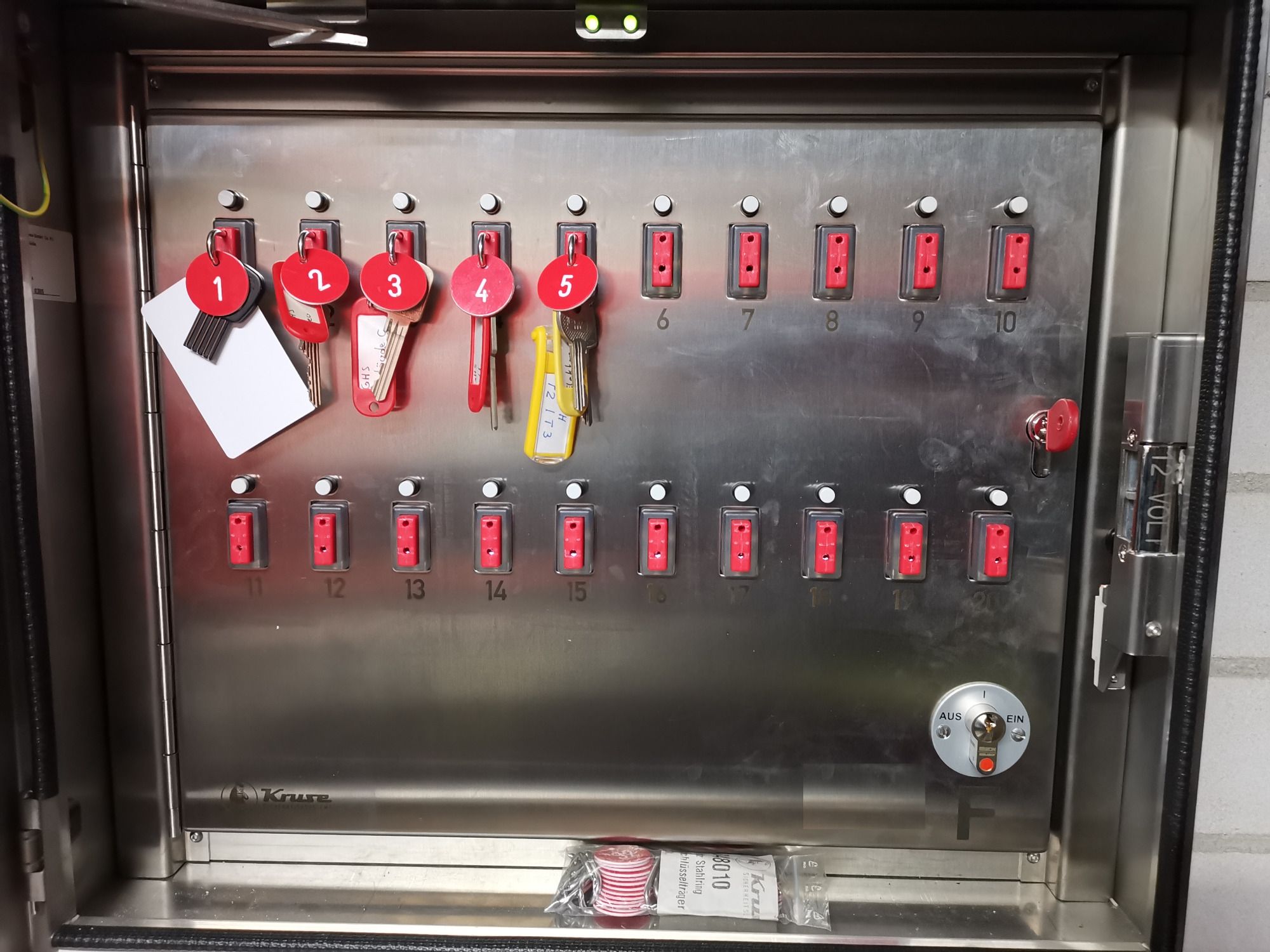

Ein Feuerwehr Objekt-Schlüsselkasten kommt zum Einsatz, wenn es für das Objekt viele verschiedene Schlüssel gibt.
Feuerwehr Objekt-Schlüsselkasten
MOBS (=mobile Brandmeldeanlage),
mit Feuerwehraufschaltung

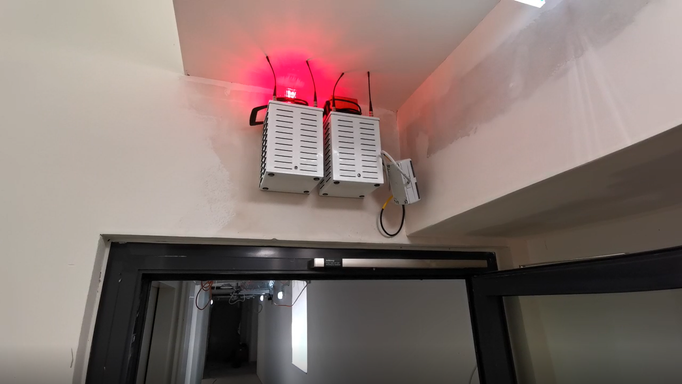

Mobile Brandmeldeanlagen können z.B. als Überbrückungslösung eingesetzt werden, wenn die endgültige BMA noch nicht funktionsfähig ist.

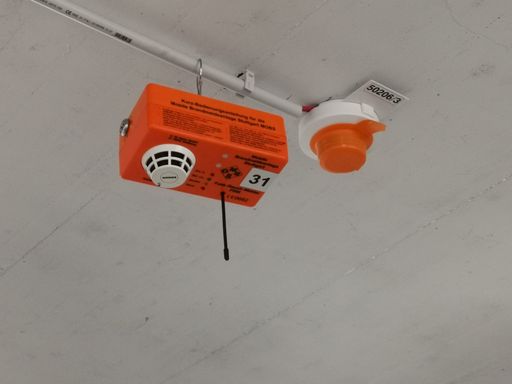

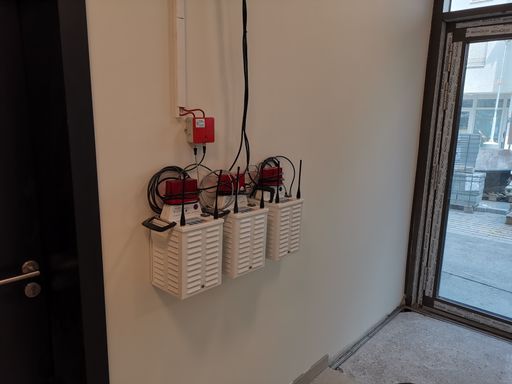

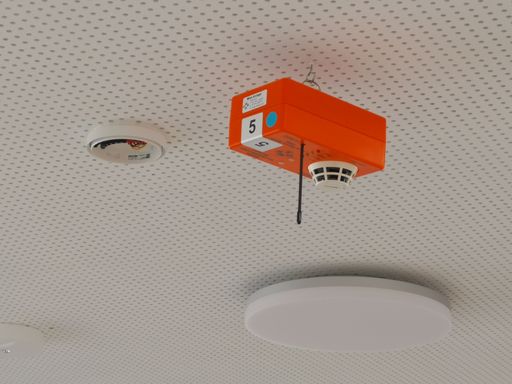

Funkmelder neben Meldersockel
MOBS Feuerwehraufschaltung

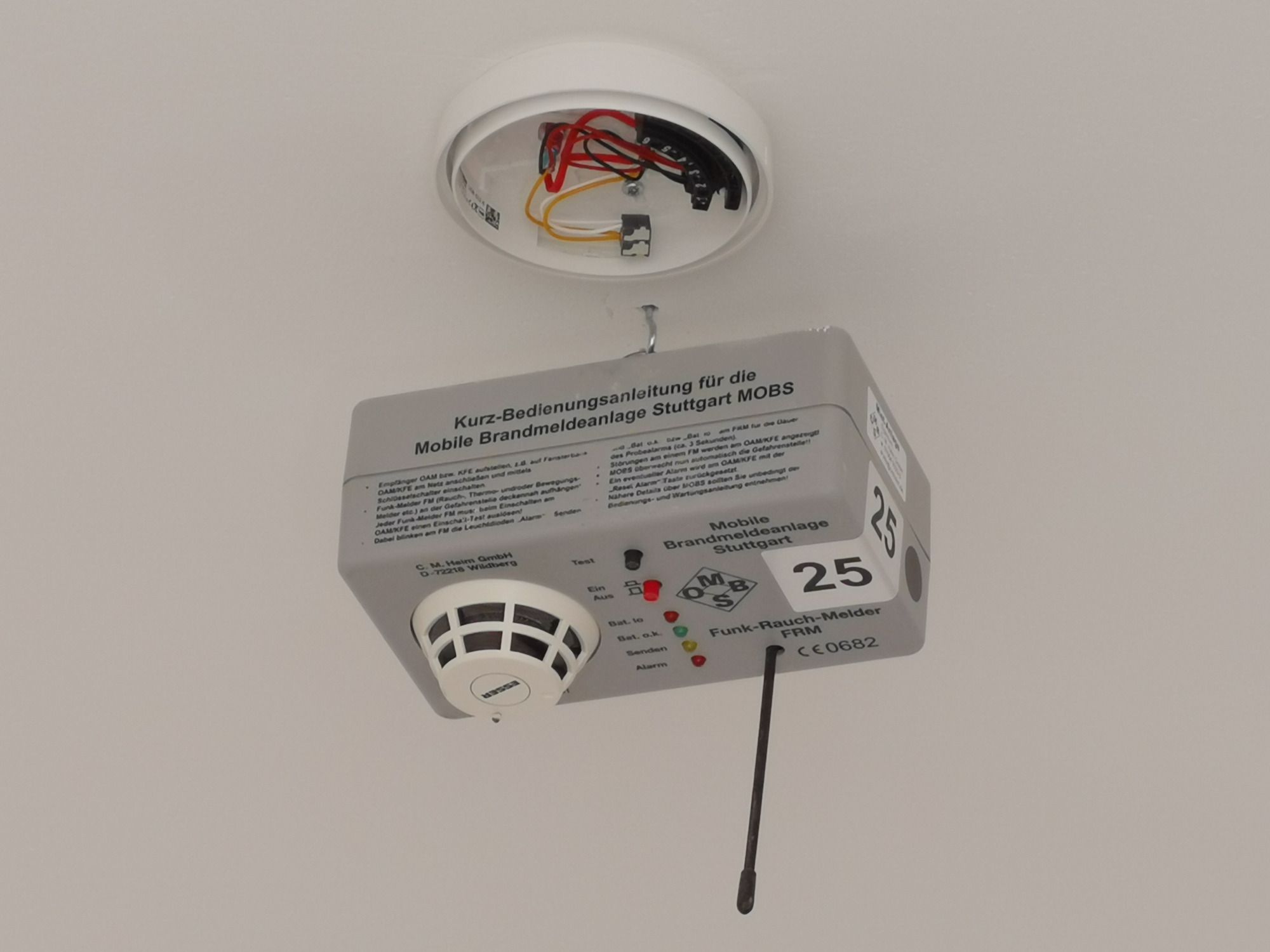

Funk-Rauchmelder MOBS

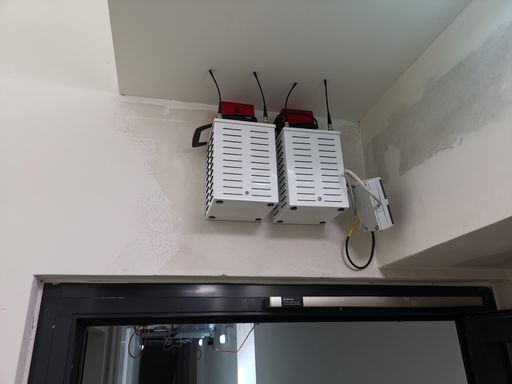

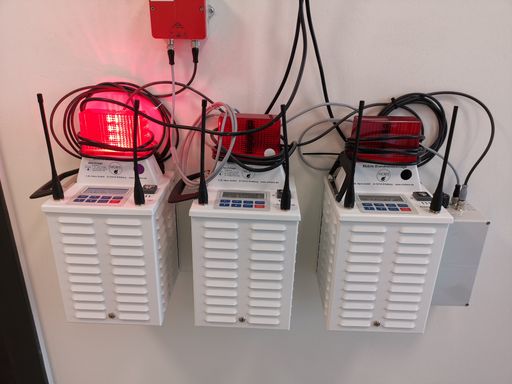

3 Stück Funkzentralen
Auslösung Funkzentrale
Alarmauslösung Funkzentrale
Montage MOBS Melder
2 Stück MOBS Zentralen
Sprachalarmierungsanlage
Mehrfeldrige Sprachalarmierungszentrale.
Sprachalarmierungszentrale
Teil-Schrank von einer mehrfeldrigen Gesamt-Sprachalrmierungsanlage.
Schrankteil von einer SAZ
Hinweis- und Warnschilder von einem Raum der Sprachalarmierungszentrale.
Raumtüre SAZ Raum
Sicherheitsbeleuchtung

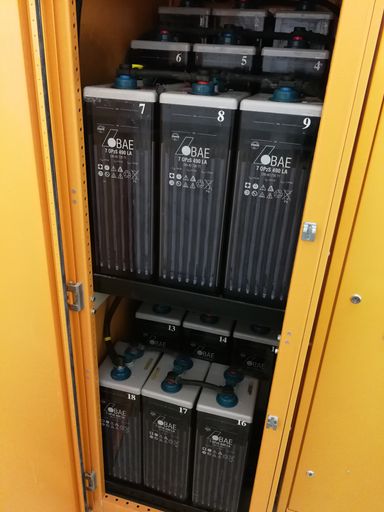

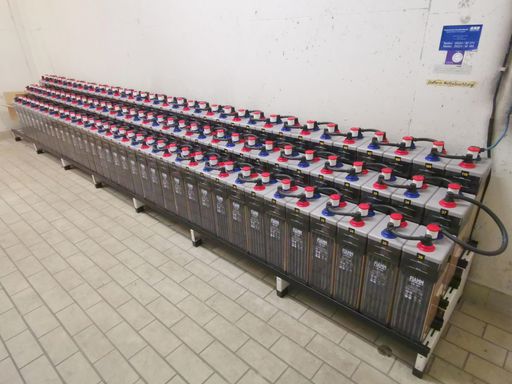

Batterieanlage in einem Batterieraum
Batterieanlage
Batterieanlage in einem Batterieraum
Batterieanlage

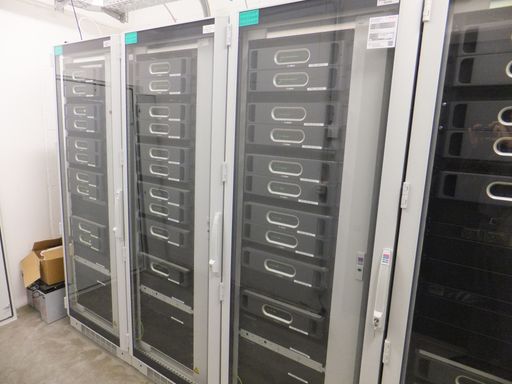

Sicherheitslichtgerät mit Batterieschrank.
Sicherheitslichtgerät + Batterien
Sicherheitslichtgerät einer Sicherheitsbeleuchtung
Sicherheitslichtgerät

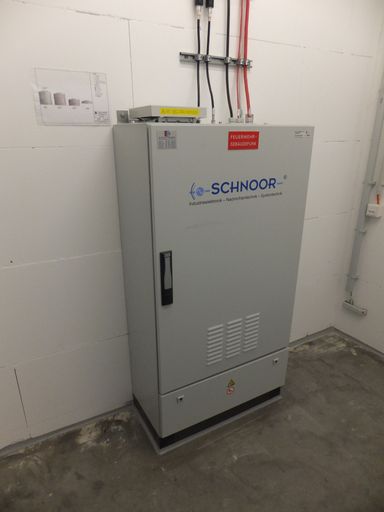

Unterzentrale in einem Funktionserhaltgehäuse.
Unterzentrale Funktionserhalt
Kleine Batterieanlage einer Sicherheitsbeleuchtung.
Batterieanlage klein

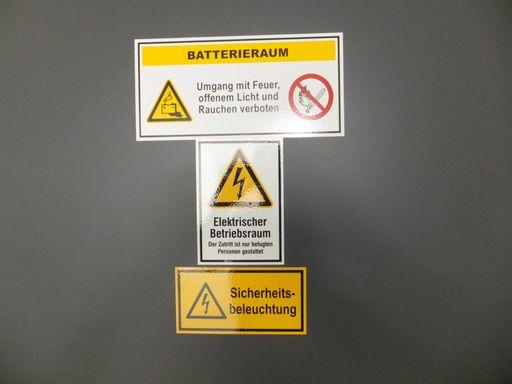

Warn- und Hiweisschilder an der Raumtüre von einer Sicherheitsbeleuchtung.
Warnschilder Batterieraum
Notstromversorgung
- 20 V-Zylinder - in Schallschutzkabine installiert
20 V-Zylinder Aggregart

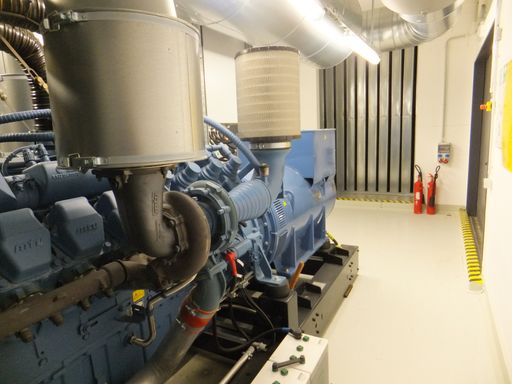

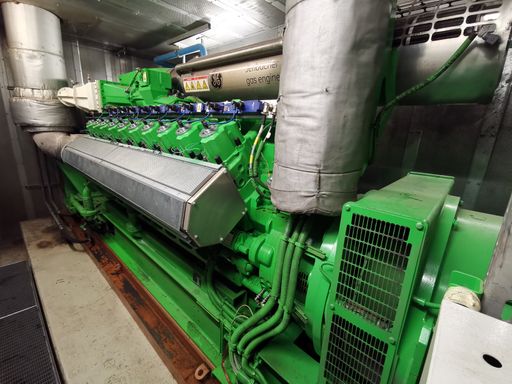

- 12 Zylinder V-Motor Notstromaggregat - 2.665 Ampere Strom
1.850 kVA Motor Notsromaggregat
- eines von 2 Stück Notstromaggregaten in einem Rechenzentrum - 1.850 kVA = 2.000 PS - je ca. 460 Liter Treibstoffverbrauch pro Stunde
Notsromaggregat Rechenzentrum

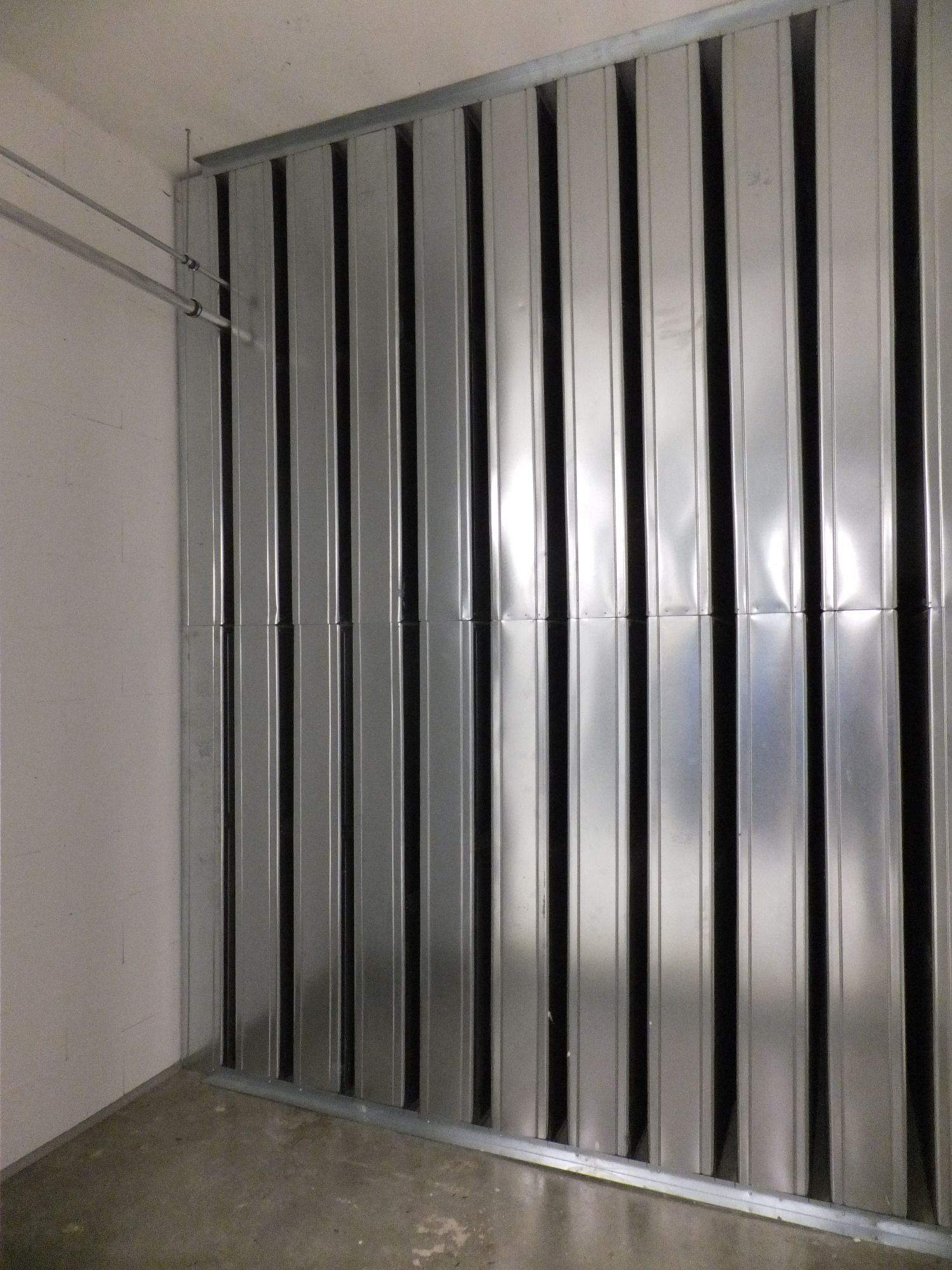

Im hinteren Bildebereich die Schalldämmkulissen der Zuluft
Schalldämmkulissen im Hintergrund
ca. 4qm Fläche der Schalldämmkulissen der Zuluft
Schalldämmkulissen der Zuluft
Tankraum mit dem Vorratstank für das Notstromaggregat.
Tankraum Vorratstank
Tanküberwachung vom Vorratstank.
Tanküberwachung
Raumausnutzung Notstromanlage
Einspritzanlage Treibstoff
Umschaltung vom Notstrom am Steuerschrank.
Umschaltung vom Notstrom

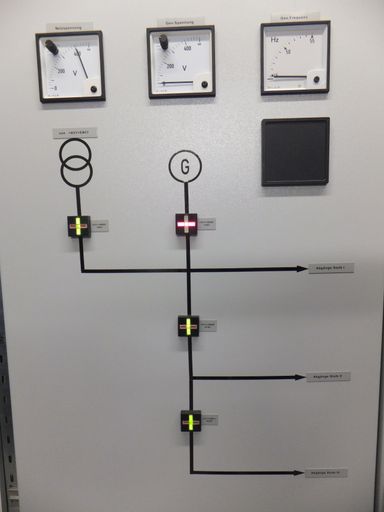

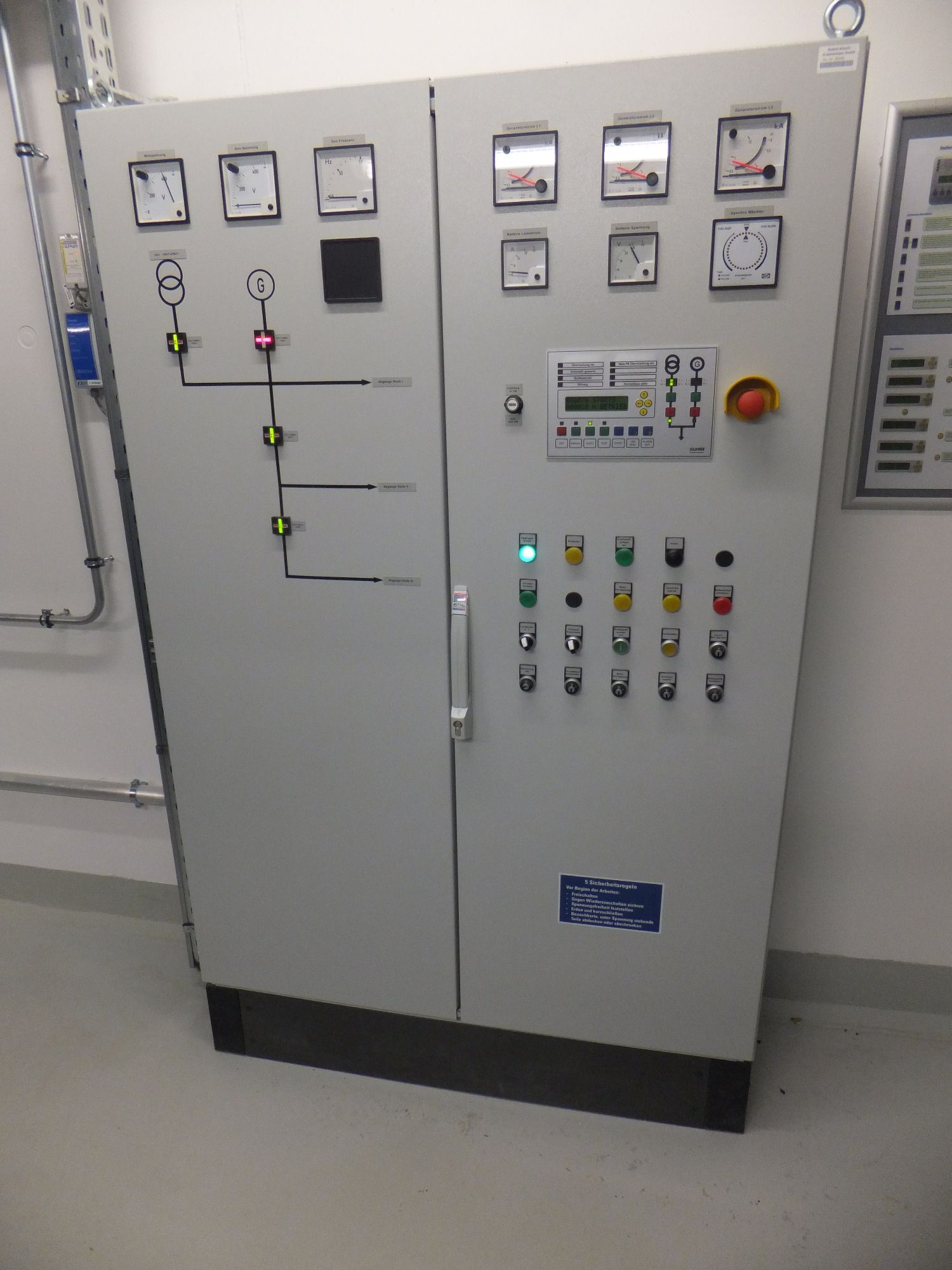

Steuerschrank der Notstromversorgung.
Steuerschrank Notstrom

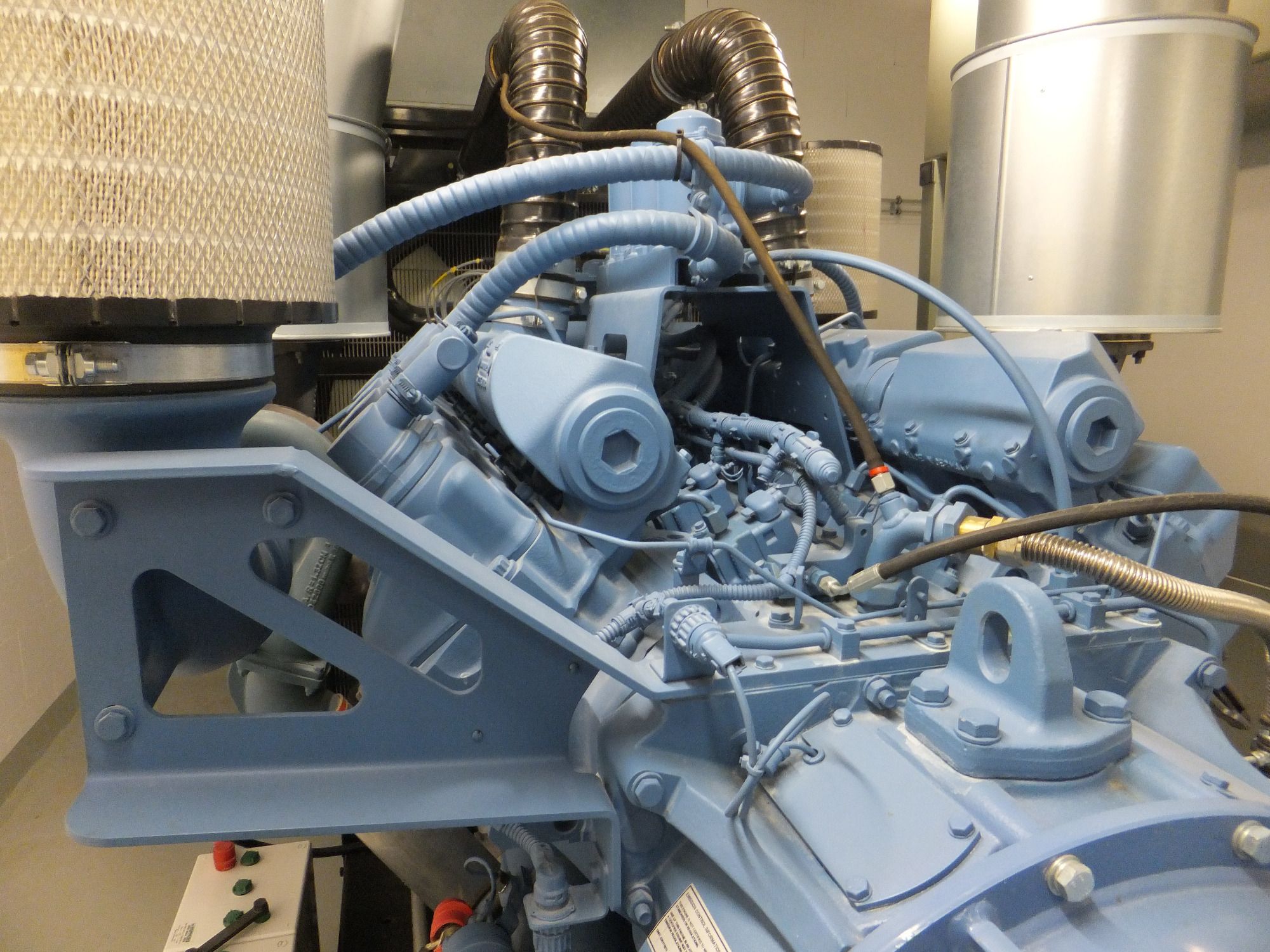

Teilweise geöffneter V8 luftgekühlter Motor eine Notstromversorgung von einem Hochhaus.
V8 luftgekühlter Motor
PV Anlagen (Photovoltaikanlagen)

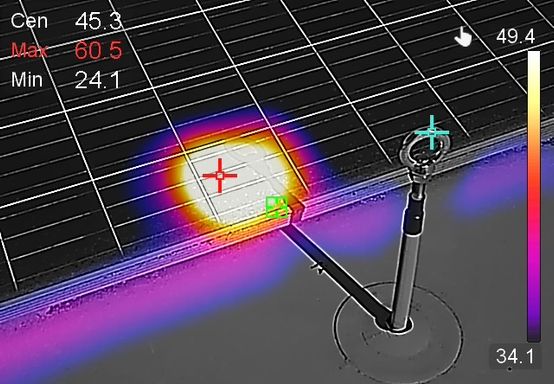

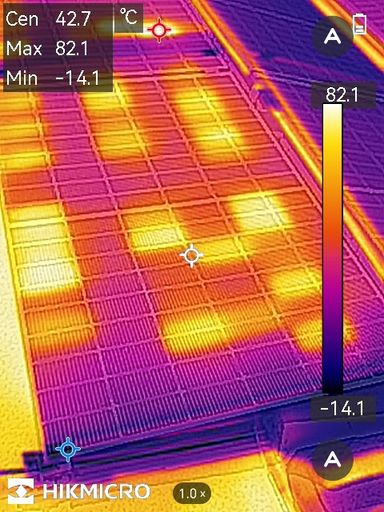

Durch den dauerhaften Schatten auf der Zelle ist Hotspot bei der betroffenen Zelle entstanden. Sichtbar gemacht durch eine Thermographie.
Hotspot durch Schatten vom Sekuranten
Mehrere Hotspot's, die Temperatur ist 96° Celsius !
Mehrere Hotspot's, 96° Celsius
Die Module besitzen etliche Hotspot's, defekte Stellen
Etliche Hotspot's, defekte Stellen
Der Gleichstrom-Stecker liegt dauerhaft im Wasser auf einem Flachdach.
Gleichstrom-Stecker liegt dauerhaft im Wasser
Der Gleichstrom-Stecker hat einen massiven Schmorschaden.
Gleichstrom-Stecker mit Schmorschaden

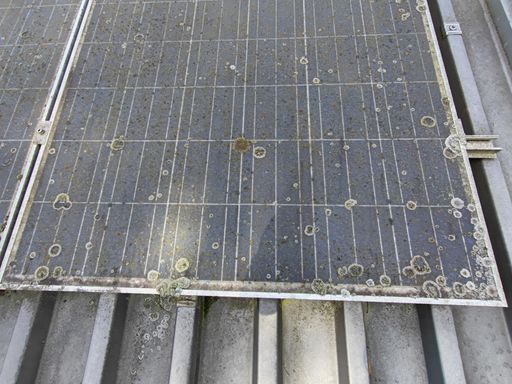

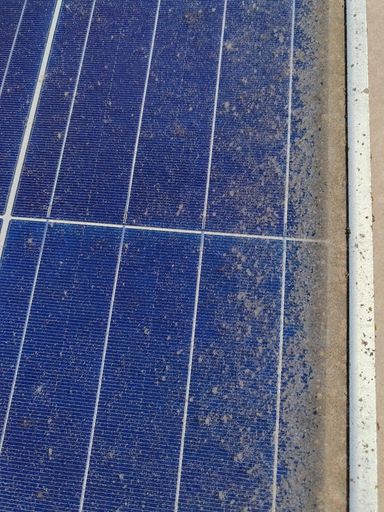

Verschmutzungen von PV Modulen verringern massiv den Leistungsertrag. Reinigung ist erforderlich.
PV Module mit Verschmutzungen
Verschmutzungen von PV Modulen verringern massiv den Leistungsertrag. Reinigung ist erforderlich.
PV Module mit Verschmutzungen

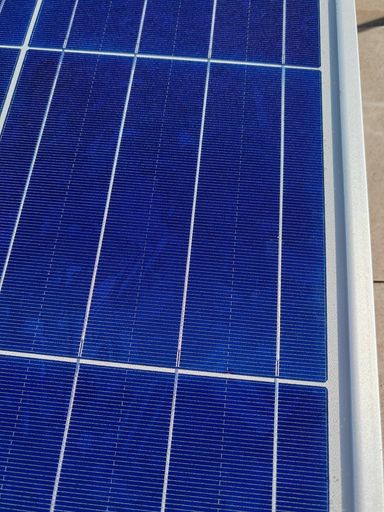

Nach der Reinigung sind die leistungsmindernden Verschmutzungen beseitigt.
PV Module nach der Reinigung

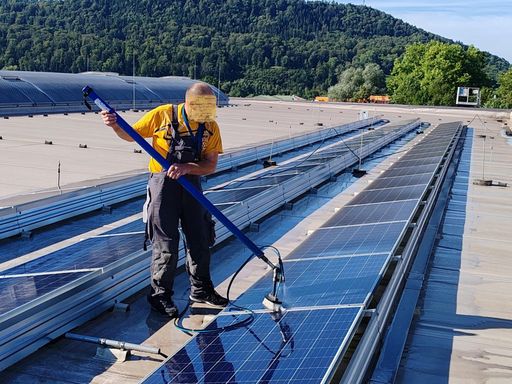

Reinigung von PV Modulen durch einen Reinigungs-Dienstleister.
Reinigung von PV Modulen

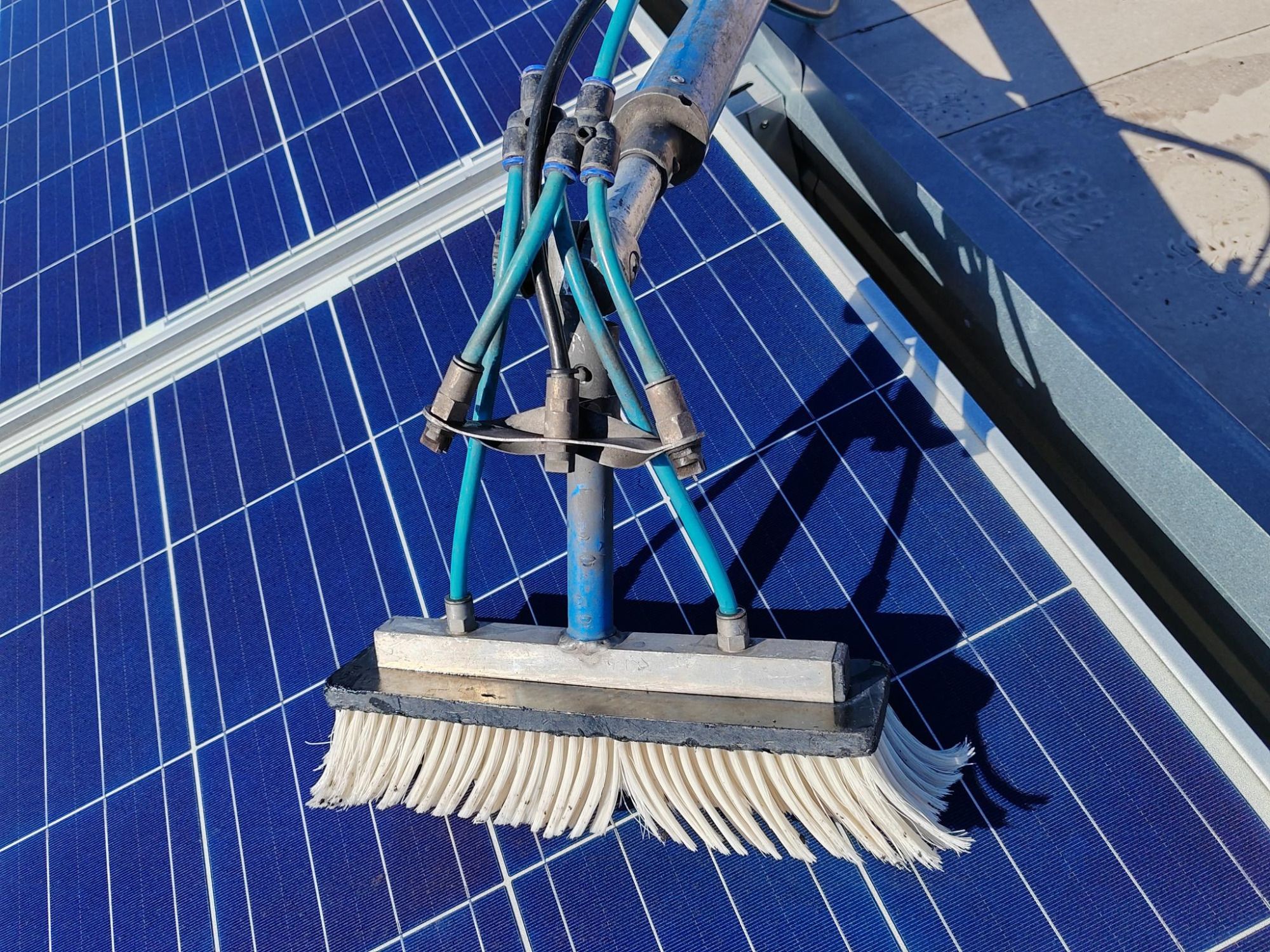

Reinigungsbürste mit Sprühdüsen. Die Reinigung erfolgt mit entmineralisiertem Wasser.
Reinigungsbürste mit Sprühdüsen.

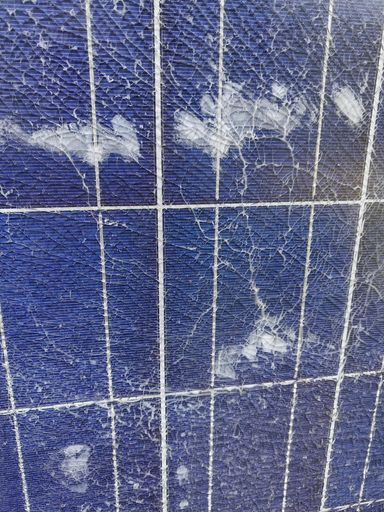

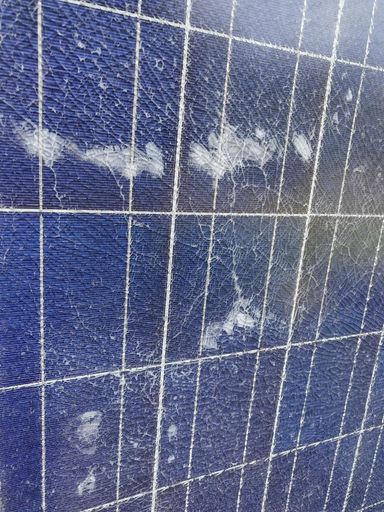

Glasbruch kann durch Hagel entstehen und führt zum Defekt/Ausfall der betroffenen PV Module.
Glasbruch durch Hagelschaden
Glasbruch kann durch Hagel entstehen und führt zum Defekt/Ausfall der betroffenen PV Module.
Glasbruch durch Hagelschaden
Mittelspannung (10kV - 30kV)
Kurzschluß / Lichtbogen in einer 20kV Anlage

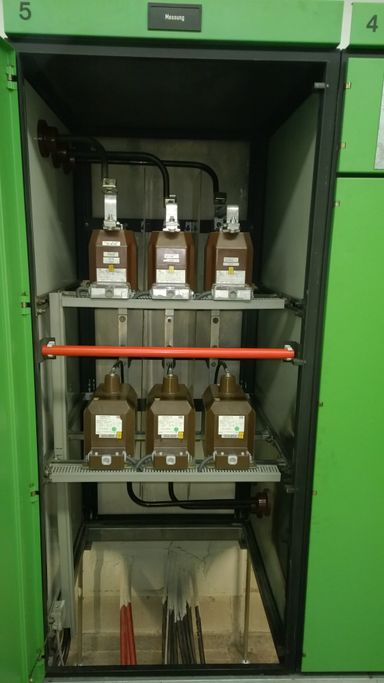

Kurzschluß in einer Mittelspannungsschrank mit den 20kV Wandlern
Kurschluß 20 kV Wandler

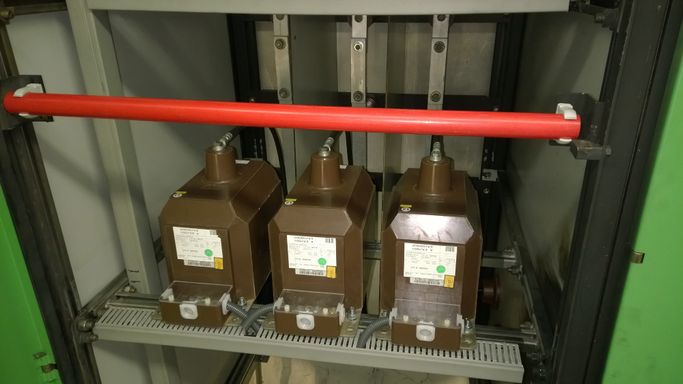

Ausgebute 20kV Wandler.
Augebaute Wandler
Duch den Kurzschluß zerstörte 20kV Wandler.
Zerstörte 20kV Wandler

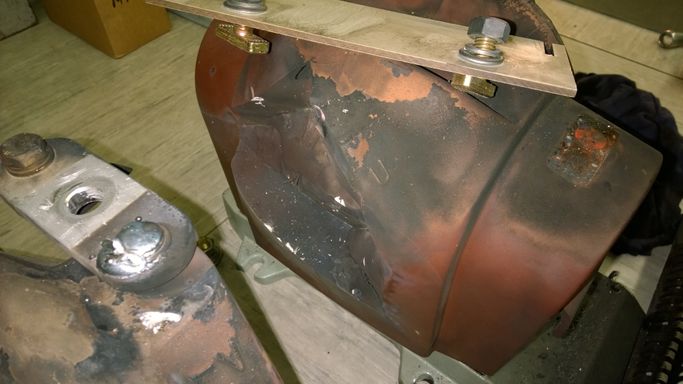

Seitliche Abplatzung am Wandler.
Abplatzung am Wandler
Zerstörung am Gehäuse von Wandler.
Zerstörung am Wandler
Nach der Instandsetzung innerhalb der Zelle, in der der Kurzschluß sich ereignet hat.
Nach der Instandsetzung
Nach der Instandsetzung innerhalb der Zelle, in der der Kurzschluß sich ereignet hat.
Instandgesetze Zelle
Gasisolierte SF-6 Schaltanlage
Bedienelemente SF-6 Schaltanlage
Sicherheitsausstattung in einem Mittelspannungsraum.
Sicherheits-Raumausstattung
4 Stück Trafozellen.
Trafozellen

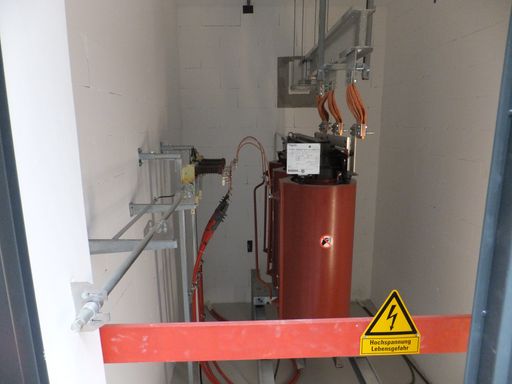

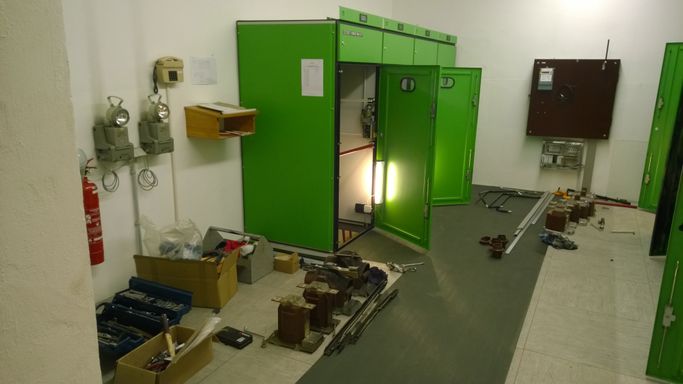

Innenausführung einer Trafotelle
Trafozelle innen

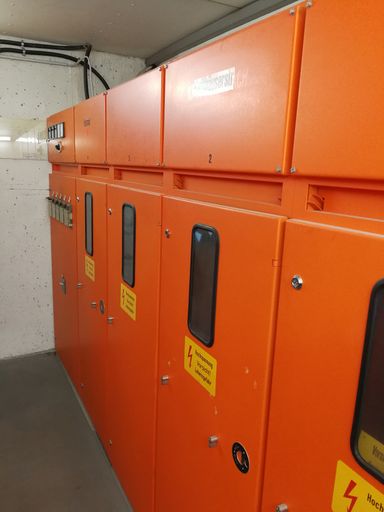

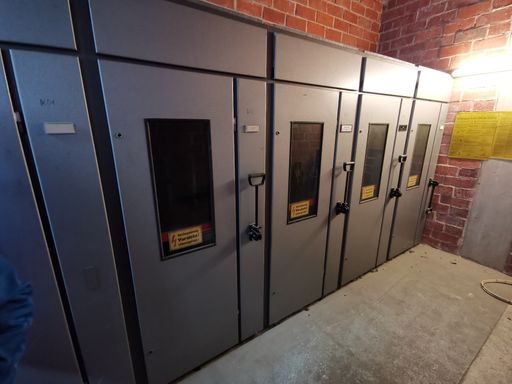

Mittelalte luftisolierte Schaltanlage einer Mittelspannungsanlage
Mittelspannung Schaltanlage
Ältere luftisolierte Schaltanlage einer Mittelspannungsanlage
Mittelspannung Schaltanlage
Krankenhaus
Noteinspeisung von einem Krankenhaus durch einen Notstromdiesel hinter dem Krankenhaus.
Noteinspeisung Krankenhaus

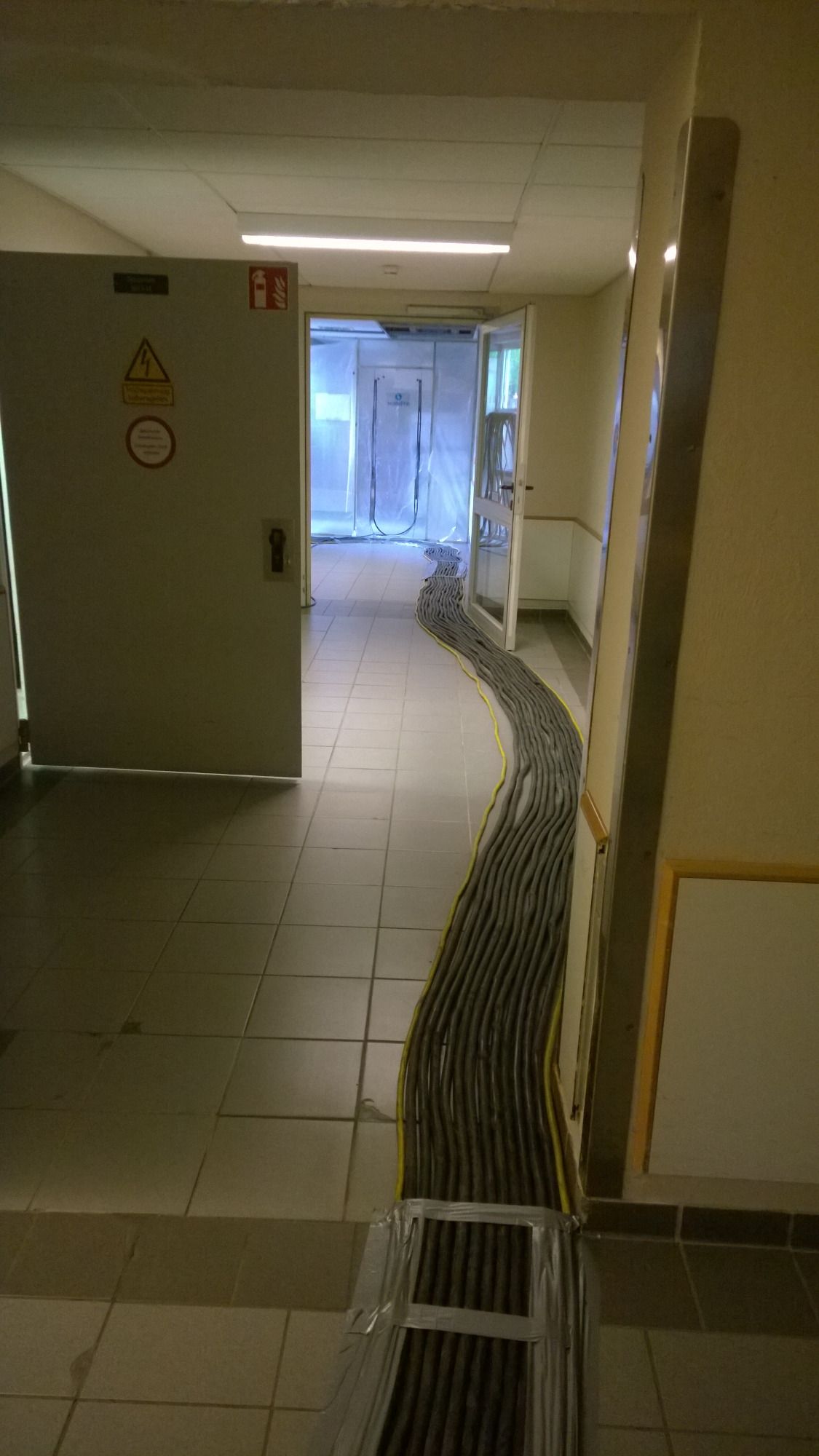

Not-Leitungsverlegung durch einen Flur. Einspeisung erfolgt durch ein mobiles Notstromaggregat.
Not-Leitungsverlegung
Steuerung von einem OP Lichtgerät in einem Krankenhaus
Krankenhaus OP Lichtgerät
Batterieien für OP Beleuchtung in einem Krankenhaus
Krankenhaus Batterien OP Licht
Tunnel-Technik

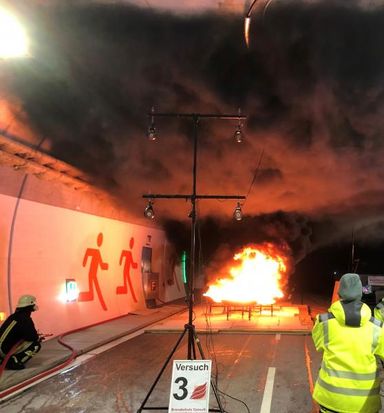

- Brandversuch in einem Straßentunnel
Brandversuch Tunnel
- Brandversuch im Straßentunnel
Brandversuch Tunnel
- Abzug der Brandgase bei einem Brandversuch im Straßentunnel - Brandgase werden über Deckenöffnung durch Tunnel-Kalotte abgesaugt
Brandgase Tunnel

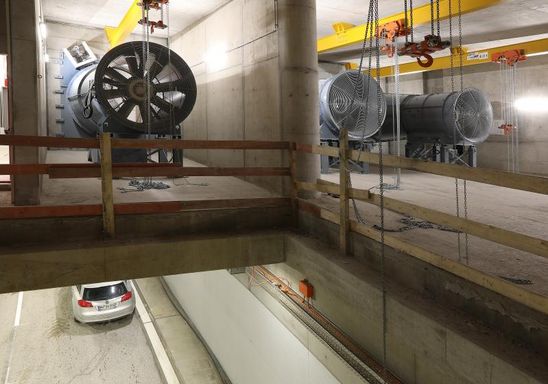

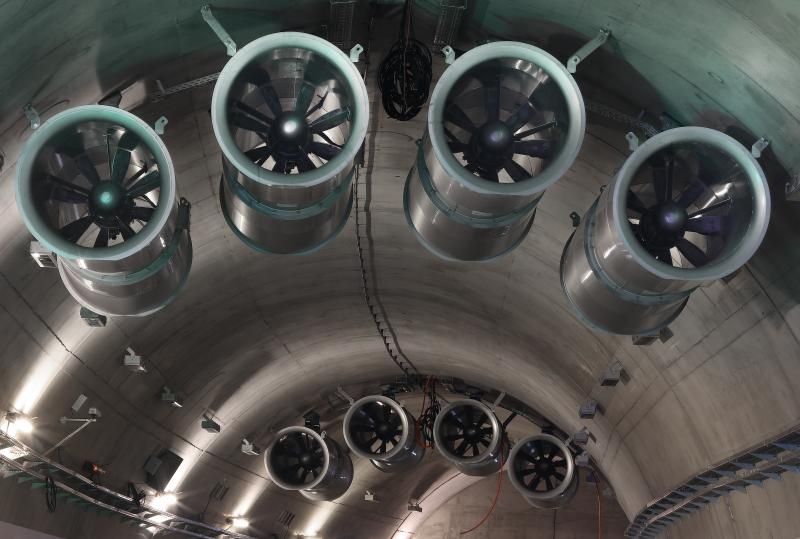

Strahlventilatoren oberhalb der Tunneldecke zu Entrauchung der Brandgase

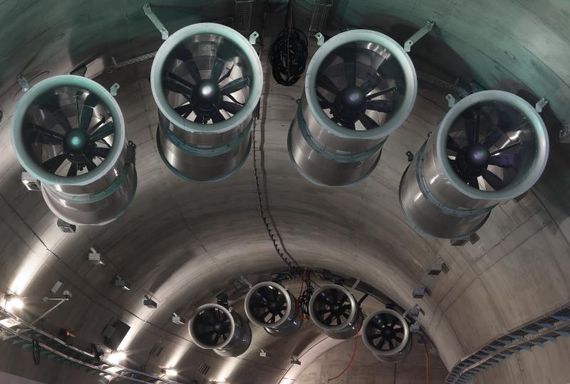

Strahlventilatoren Tunnel
Strahlventilatoren in der Tunnelröhre
Strahlventilatoren Tunnel
BOS Funkanlage (Feuerwehrfunk/Gebäudefunk)
BOS Funk sind Funkanwendungen für Behörden und Organisationen mit Sicherheitsaufgaben

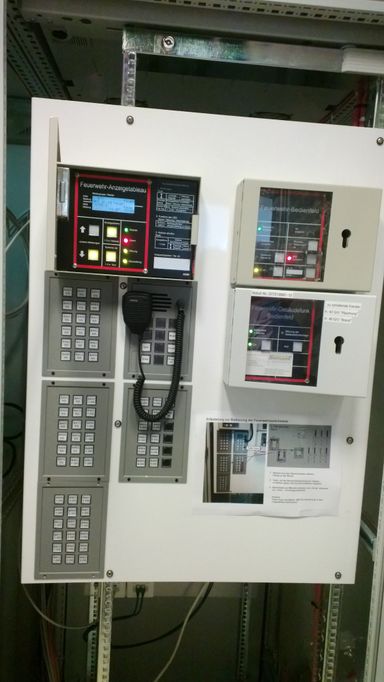

Zentrale von einer BOS Funkanlage (Feuerwehrfunk).
Zentrale BOS Funk
Leitungsanschlüsse bei einer BOS Funkanlage.
Leitungsanschluß BOS

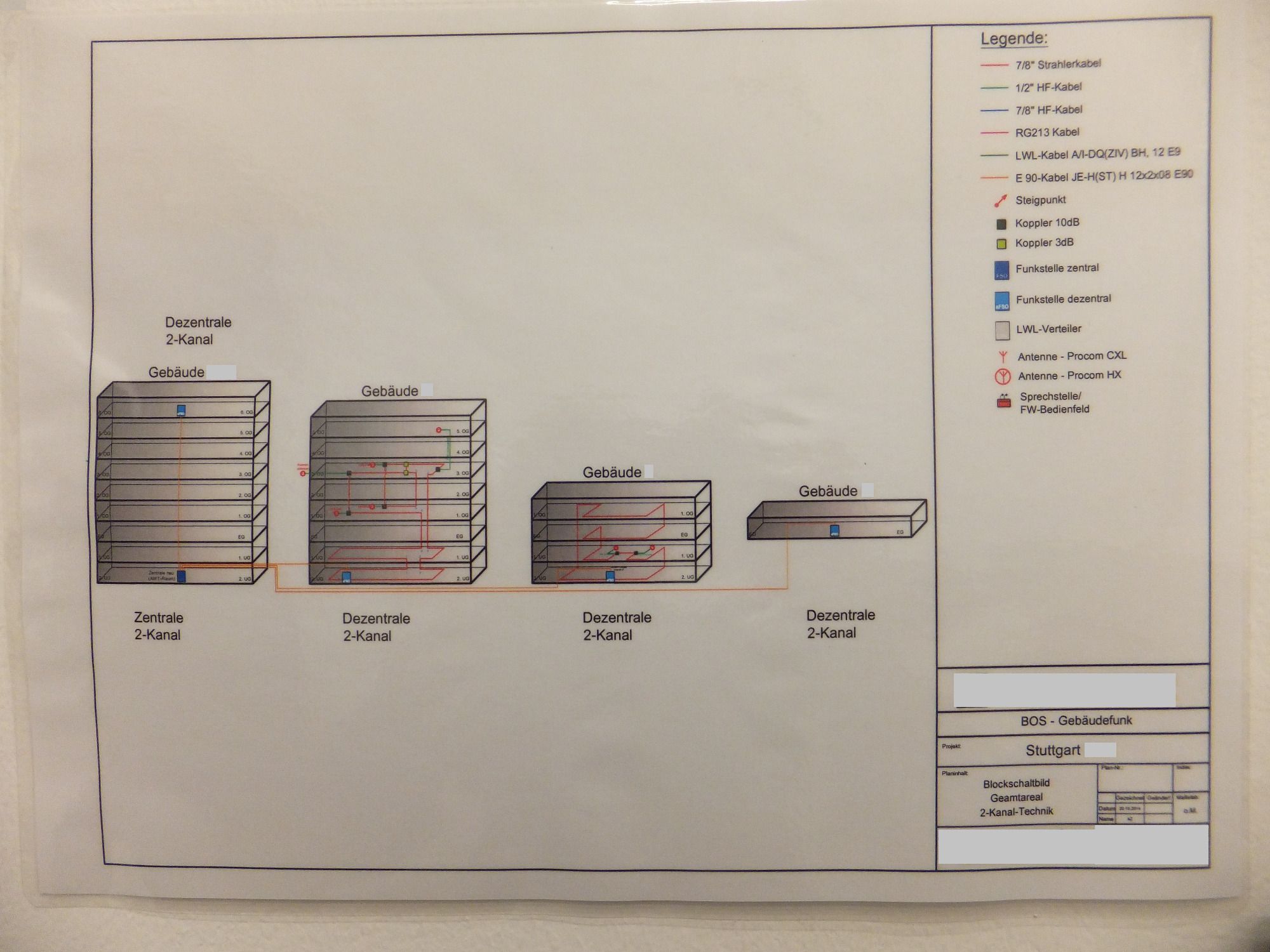

Übersichtsplan einer BOS Gesamtanlage mit mehreren Gebäuden.
Übersichtsplan BOS

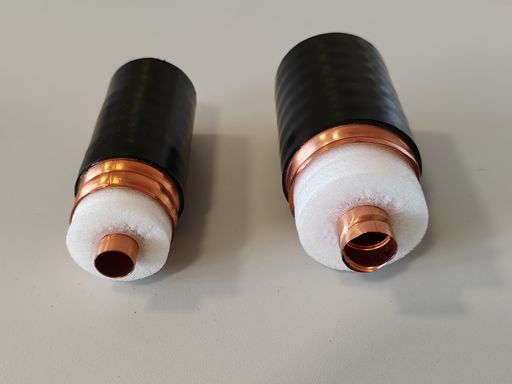

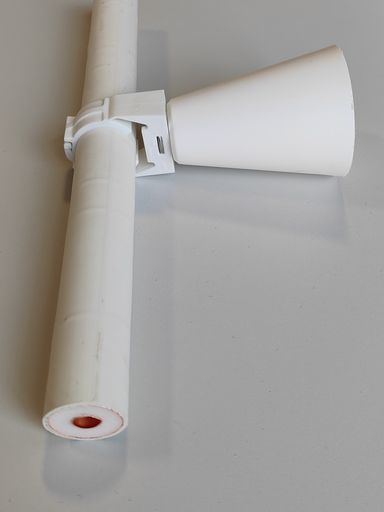

Unterschiedliche Dimensionen von HF-Schlitzkabeln für die BOS Funkversorgung in Gebäuden.
BOS HF-Schlitzkabel
Unterschiedliche Dimensionen von HF-Schlitzkabeln für die BOS Funkversorgung in Gebäuden.
BOS HF-Schlitzkabel
BOS Kabel und Halter können auch in der Sonderfarbe Weiß eingesetzt werden.
In Sonderfarbe Weiß
BOS Kabel und Halter können auch in der Sonderfarbe Weiß eingesetzt werden.
In Sonderfarbe Weiß
USV Anlagen

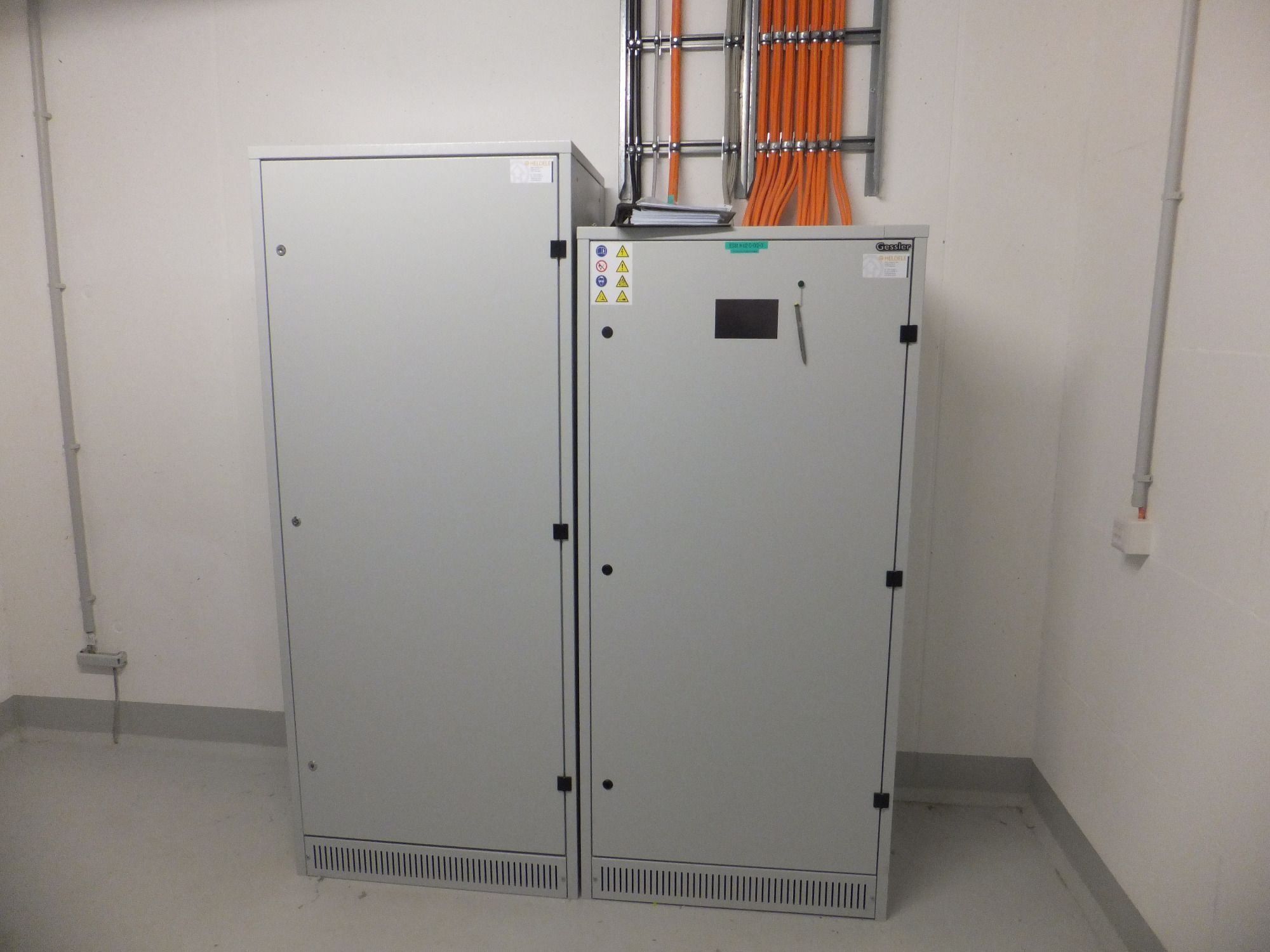

USV Anlage in aufgeständerter Ausführung.
aufgeständerte Anlage
USV Anlage
Blitzschutz
Querung von einer Erdgasleitung. Einhaltung vom Trennungsabstand vom Blitzschutz.
Erdgas-Leitung, Querung
Querung von einem elektrischen Leitungskanal. Einhaltung vom Trennungsabstand vom Blitzschutz.
Elektro-Leitungskanal, Querung

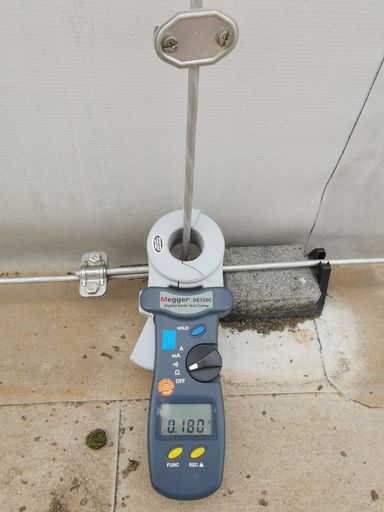

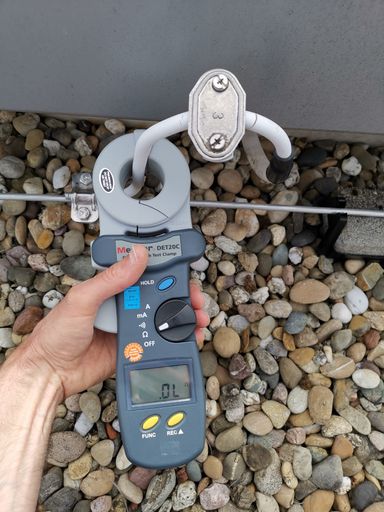

Messung eine Blitzstromableitung. Feststellung der Niederohmigkeit.
Messung Blitzschutzableitung
Unzulässig hoher Messwert, defekte Blitzstromableitung.
Defekte Blitzstromableitung

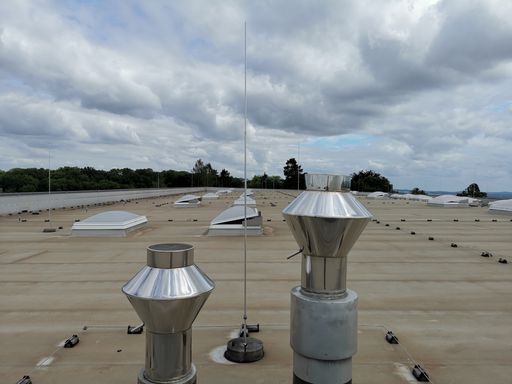

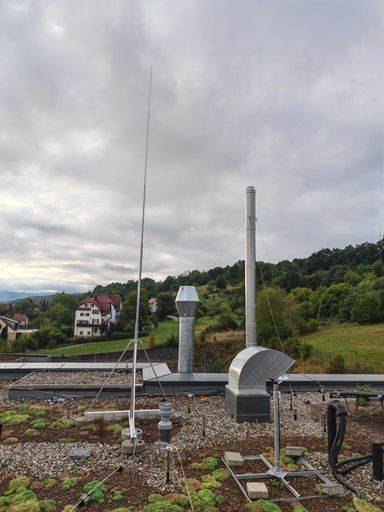

Schutz der Edelstahl-Abgasleitung vom Notstromaggregat.
Abgasleitung Notstromdiesel, Fangstange
Nicht alltägliches:
Flucht- und Rettungsweg über eine Rutsche

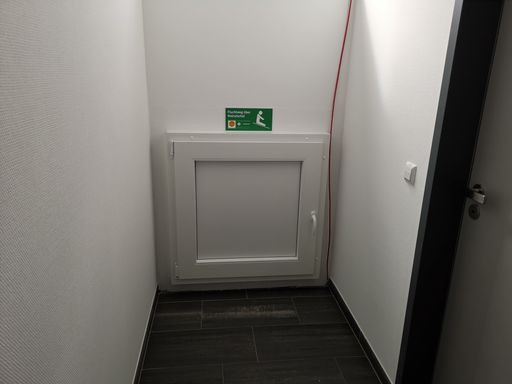

Am Flurende befindet sich die Fortsetzung vom Flucht- und Rettungsweg.
Am Flurende

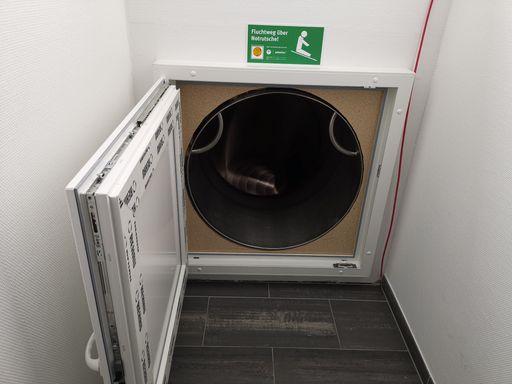

Röhre der Rutsche
Flucht-Rutsche
Offizieller Fluchtweg
